| 经济型无源4~20mA隔离器-同华科技有限公司
|
|
|
TH201、TH202 经济型无源4~20mA信号隔离器对输入4~20mA信号处理，输出隔离的4~20mA信号。
TH201、TH202 经济型无源4~20mA信号隔离器不需要外接电源。工作能量由输入的4~20mA信号提供。
双路适合于高安装密度要求的场合，TH202每一路的计算安装厚度只有5.6mm。
|
|
|
|
参考应用：(图A)
|
|
|
|
|
|
|
技术规格
|
|
|
|
|
|
|
TH201
|
TH202
|
|
|
|
|
|
|
|
|
|
|
信号通道数
|
单路
|
双路
|
|
|
|
|
|
|
|
|
|
|
|
隔离耐压
|
1500VDC/分钟
|
1500VDC/分钟
|
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
＞100MΩ
|
＞100MΩ
|
|
|
|
|
|
|
|
|
|
|
|
输入信号
|
4~20mA
|
4~20mA
|
|
|
|
|
|
|
|
|
|
|
|
输出信号
|
4~20mA
|
4~20mA
|
|
|
|
|
|
|
|
|
|
|
|
精 度
|
0.2％
|
0.2％
|
|
|
|
|
|
|
|
|
|
|
|
输入阻抗
|
450Ω
|
450Ω
|
|
|
|
|
|
|
|
|
|
|
|
输出负载电阻
|
250* ±100Ω
|
250* ±100Ω
|
|
|
|
|
|
|
|
|
|
|
|
响应时间
|
≤0.3S
|
≤0.3S
|
|
|
|
|
|
|
|
|
|
|
|
输出纹波
|
≤35mV/ Vp_p
|
≤35mV/ Vp_p
|
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
－10~50℃
|
－10~50℃
|
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
≤85RH％
|
≤85RH％
|
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
－30~60℃
|
－30~60℃
|
|
|
|
|
|
|
|
|
|
|
|

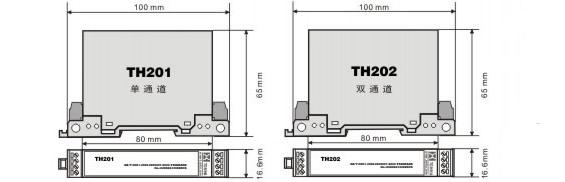

外形尺寸
|
100×16.6×65
|
100×16.6×65
|
|
|
|
|
|
|
|
|
|
|
|
端子接线线径
|
0.2~1.5mm2
|
0.2~1.5mm2
|
|
|
|
|
|
|
|
|
|
|
|
安装方式
|
标准DIN对称导轨架装
|
标准DIN对称导轨架装
|
|
|
|
|
|
|
|
|
|
|
|
壳体材料
|
阻燃ABS+PC
|
阻燃ABS+PC
|
|
|
|
|
|
|
|
|
|
|
|
防尘设计
|
有
|
有
|
|
|
|
|
|
|
|
|
|
|
|
*: 可根据用户要求改变输出阻抗值
|
|
