TH80直流信号输入隔离式安全栅（一入一出）
TH80 直流信号输入安全栅对工业现场模拟量直流信号进行安全/隔离/转换/分配/处理，为用户提供了多种直流信号安全/隔离/转换/分配功能和各种解决技术方案，适用于各种变送器，电器转换器、仪表。
|
|
|
代码说明
|
输入
（危险区）
|
代码
|
1
|
2
|
3
|
4
|
C
|
D
|
|
说明
|
4-20mA
|
0-20mA
|
0-5V
|
±10mA
|
1-5V
|
0-10V
|
|
|
输出
（安全区）
|
代码
|
1
|
2
|
3
|
4
|
C
|
D
|
|
说明
|
4-20mA
|
0-20mA
|
0-5V
|
±10mA
|
1-5V
|
0-10V
|
|
|
技术规格
|
|
|
电流型
|
电压型
|
|
|
|
|
|
|
|
|
|
|
供电电源
|
DC24V±10%
|
DC24V±10%
|
|
|
|
|
|
|
|
|
|
|
|
隔离电压
|
≥1500V.DC/分钟
|
≥1500V.DC/分钟
|
|
|
|
|
|
|
|
|
|
|
|
精 度
|
≤0.2%FS
|
≤0.2%FS
|
|
|
|
|
|
|
|
|
|
|
|
输入阻抗
|
50Ω
|
100MΩ
|
|
|
|
|
|
|
|
|
|
|
|
输出最大驱动负载
|
1000Ω
|
≥10KΩ
|
|
|
|
|
|
|
|
|
|
|
|
响应时间
|
≤20μS
|
≤20μS
|
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
≥100MΩ
|
≥100MΩ
|
|
|
|
|
|
|
|
|
|
|
|
输出纹波
|
≤20mV/vp_p
|
≤20mV/vp_p
|
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
-10~50℃
|
-10~50℃
|
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
≤85RH%
|
≤85RH%
|
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
-30~60℃
|
-30~60℃
|
|
|
|
|
|
|
|
|
|

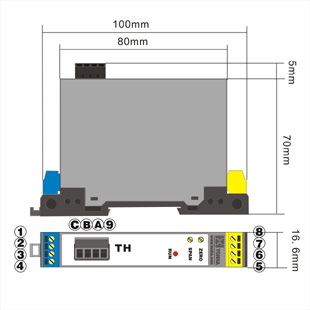

外型尺寸 mm
|
100× 16.6× 75
|
100× 16.6× 75
|
|
|
|
|
|
|
|
|
|
安装方式
|
标准DIN对称导轨安装
|
标准DIN对称导轨安装
|
|
|
|
|
|
|
|
|
|
防爆等级标志：[Exia]ⅡC。
Um：250VAC/DC
Uo：11VDC
Lo：7mH
Io：60 mA
po：165mW
Co：1.4UF
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
