| TH41 交流电流信号隔离分配器 |
| 交流电流信号隔离分配器-同华科技有限公司[WWW.TONHA.COM]
|
|
|
TH41 交流电流信号隔离分配器，用来测量工频交流电流量，输出为两路相互隔离的标准模拟量信号。为两个相互隔离的采集设备同时使用一个代表被测电流的标准模拟量提供了解决方案。对于测量范围要求更大的工频电流的测量，可中间接入互感器。将互感器的输出接入到隔离分配器的输入端。在选用互感器时请注意互感器的输出范围要和交流电流信号隔离变换器/变送器的输入范围相一致。
|
|
型号说明
|
|
TH41
|
|
输入代码
|
|
输出1 代码
|
|
输出1 代码
|
|
代码说明
|
输入
|
代码
|
x
|
4
|
5
|
|
说明
|
x
|
0~5A
|
1~5A
|
|
|
|
输出1
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
|
输出2
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
技术规格
|
|
|
|
|
|
|
输出类型
|
|
电压输出型
|
|
电流输出型
|
|
|
|
|
|
|
|
|
|
供电电源
|
|
DC24V±10%
|
DC24V±10%
|
|
|
|
|
|
|
|
|
|
|
隔离耐压
|
|
1500VDC/分钟
|
1500VDC/分钟
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
|
＞100MΩ
|
＞100MΩ
|
|
|
|
|
|
|
|
|
|
|
精 度
|
|
1%
|
1%
|
|
|
|
|
|
|
|
|
|
|
输入阻抗
|
|
输入 0~5A ,1~5A: 0.02Ω
|
输入 0~5A ,1~5A: 0.02Ω
|
|
|
|
|
|
|
|
|
|
|
最大驱动负载能力
|
|
5mA
|
500Ω
|
|
|
|
|
|
|
|
|
|
|
响应时间
|
|
≤0.5S
|
≤0.5S
|
|
|
|
|
|
|
|
|
|
|
输出纹波
|
|
≤45mV/ Vp_p
|
≤45mV/ Vp_p
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
|
－10~50℃
|
－10~50℃
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
|
≤85RH％
|
≤85RH％
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
|
－30~60℃
|
－30~60℃
|
|
|
|
|
|
|
|
|
|
|
消耗电流(典型值)
|
|
25mA+输出电流
|
25mA+输出电流
|
|
|
|
|
|
|
|
|
|
|

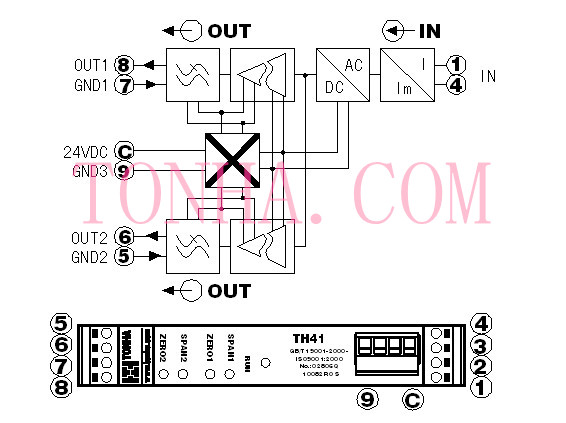

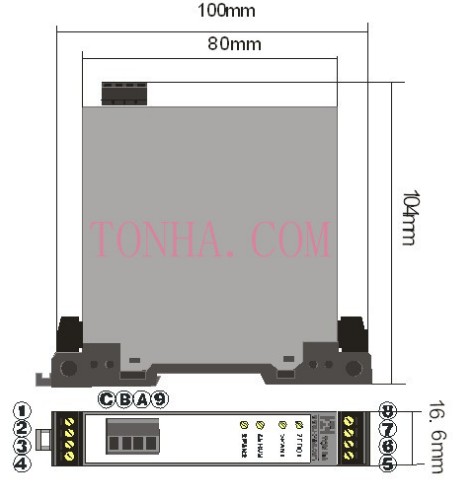

外形尺寸
|
|
100×16.6×75
|
100×16.6×75
|
|
|
|
|
|
|
|
|
|
|
端子接线线径
|
|
0.2~1.5mm2
|
0.2~1.5mm2
|
|
|
|
|
|
|
|
|
|
|
安装方式
|
|
标准DIN对称导轨架装
|
标准DIN对称导轨架装
|
|
|
|
|
|
|
|
|
|
|
壳体材料
|
|
阻燃ABS+PC
|
阻燃ABS+PC
|
|
|
|
|
|
|
|
|
|
|
防尘设计
|
|
有
|
有
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
