| TH44 交流电压信号隔离变换器/变送器 |
| 交流电压信号隔离变换器_变送器-同华科技有限公司[WWW.TONHA.COM]
|
|
|
TH44 交流电压信号隔离变换器/变送器，用来测量工频交流电压量，输出隔离的标准模拟量信号。最小测量范围工频0~20mV，最大测量范围为工频0~450V。
山西同华科技为用户提供性能可靠地信号隔离转换器采购,信号隔离转换器批发,信号隔离转换器品牌,高性能信号隔离转换器,信号隔离转换器价格,多功能信号隔离转换器,山西信号隔离转换器,山西信号隔离转换器哪家质量好,请来电咨询:0351-7037750
|
|
型号说明
|
|
TH44
|
|
输入代码
|
|
输出代码
|
-
|
精度代码
|
|
电源代码
|
|
代码说明
|
|
输入
|
代码
|
8
|
9
|
A
|
D
|
G
|
I
|
L
|
|
说明
|
0~20mV
|
0~75mV
|
0~5V
|
0~10V
|
0~75V
|
0~270V
|
0~450V
|
|
|
|
输出
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
|
|
精度
|
代码
|
W
|
X*
|
*在型号中可不标明
|
|
说明
|
0.5%
|
1%
|
|
|
|
电源
|
代码
|
A
|
D*
|
*在型号中可不标明
|
|
说明
|
AC220V±15%
|
DC24V±10%
|
|
|
技术规格
|
|
|
|
|
|
|
输出类型
|
|
电压输出型
|
|
电流输出型
|
|
|
|
|
|
|
|
|
|
隔离耐压
|
|
1500VDC/分钟
|
1500VDC/分钟
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
|
＞100MΩ
|
＞100MΩ
|
|
|
|
|
|
|
|
|
|
|
精 度
|
|
0.5%,1%
|
0.5%,1%
|
|
|
|
|
|
|
|
|
|
|
输入阻抗
|
|
输入 0~20mV,0~75mV,0~5V,0~10V : 100K
输入 0~75V ,0~270V,0~450V:1MΩ
|
输入 0~20mV,0~75mV,0~5V,0~10V : 100K
输入 0~75V ,0~270V,0~450V:1MΩ
|
|
|
|
|
|
|
|
|
|
|
最大驱动负载能力
|
|
5mA
|
500Ω
|
|
|
|
|
|
|
|
|
|
|
响应时间
|
|
≤0.5S
|
≤0.5S
|
|
|
|
|
|
|
|
|
|
|
输出纹波
|
|
精度1%: ≤40mV/ Vp_p
精度0.5%: ≤25mV/ Vp_p
|
精度1%: ≤40mV/ Vp_p
精度0.5%: ≤25mV/ Vp_p
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
|
－10~50℃
|
－10~50℃
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
|
≤85RH％
|
≤85RH％
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
|
－30~60℃
|
－30~60℃
|
|
|
|
|
|
|
|
|
|
|
消耗电流/功率(典型值)
|
|
DC24V:16mA+输出电流, AC220:2.5W
|
DC24V:16mA+输出电流, AC220:2.5W
|
|
|
|
|
|
|
|
|
|
|

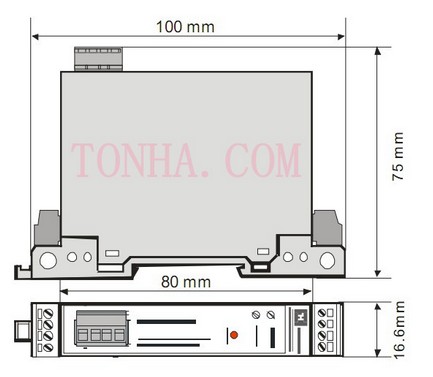

外形尺寸
|
|
100×16.6×65(75)
|
100×16.6×65(75)
|
|
|
|
|
|
|
|
|
|
|
端子接线线径
|
|
0.2~1.5mm2
|
0.2~1.5mm2
|
|
|
|
|
|
|
|
|
|
|
安装方式
|
|
标准DIN对称导轨架装
|
标准DIN对称导轨架装
|
|
|
|
|
|
|
|
|
|
|
壳体材料
|
|
阻燃ABS+PC
|
阻燃ABS+PC
|
|
|
|
|
|
|
|
|
|
|
防尘设计
|
|
有
|
有
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
