| TH52 隔离温度（热电偶）信号变换器/变送器 |
| 隔离温度热电偶信号变换器_变送器-同华科技有限公司[WWW.TONHA.COM]
|
|
|
使用热电偶测量温度是工业上最常用的测量温度的方法之一，TH 52 隔离温度(热电偶)信号变换器/变送器将热电偶产生的热电动势变换处理得到隔离的代表温度的标准模拟量信号以实现温度测量。支持S、B、K等热电偶类型。温度测量范围用户可根据国家有关热电偶标准结合和现场实际工艺要求确定。
|
|
型号说明
|
|
TH52
|
|
输入代码
|
|
输出代码
|
/
|
量程下限
|
/
|
量程上限
|
|
代码说明
|
输入
|
代码
|
S
|
K
|
B
|
|
说明
|
S型热电偶
|
K型热电偶
|
B型热电偶
|
|
|
|
输出
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
量程
下限/上限
|
1.量程的上下限用户根据工艺的要求参照国家有关标准确定,单位为0C ,产品支持负温度测量
2.量程下限为00C时,在型号中可不标注
|
|
|
|
技术规格
|
|
|
|
|
|
|
输出类型
|
|
电压输出型
|
|
电流输出型
|
|
|
|
|
|
|
|
|
|
供电电源
|
|
DC24V±10%
|
DC24V±10%
|
|
|
|
|
|
|
|
|
|
|
隔离耐压
|
|
1500VDC/分钟
|
1500VDC/分钟
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
|
＞100MΩ
|
＞100MΩ
|
|
|
|
|
|
|
|
|
|
|
精 度
|
|
0.3%
|
0.3%
|
|
|
|
|
|
|
|
|
|
|
冷端补偿功能
|
|
有
|
有
|
|
|
|
|
|
|
|
|
|
|
最大驱动负载能力
|
|
5mA
|
500Ω
|
|
|
|
|
|
|
|
|
|
|
响应时间
|
|
200μS
|
200μS
|
|
|
|
|
|
|
|
|
|
|
输出纹波
|
|
≤25mV/ Vp_p
|
≤25mV/ Vp_p
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
|
－10~50℃
|
－10~50℃
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
|
≤85RH％
|
≤85RH％
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
|
－30~60℃
|
－30~60℃
|
|
|
|
|
|
|
|
|
|
|
消耗电流(典型值)
|
|
16mA+输出电流
|
16mA+输出电流
|
|
|
|
|
|
|
|
|
|
|

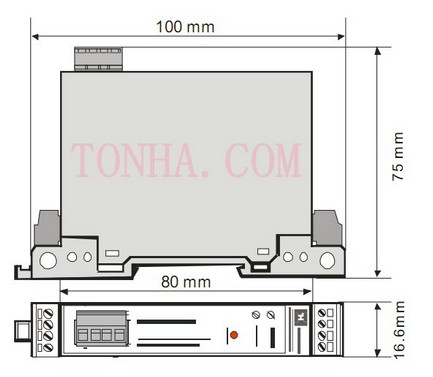

外形尺寸
|
|
100×16.6×65
|
100×16.6×65
|
|
|
|
|
|
|
|
|
|
|
端子接线线径
|
|
0.2~1.5mm2
|
0.2~1.5mm2
|
|
|
|
|
|
|
|
|
|
|
安装方式
|
|
标准DIN对称导轨架装
|
标准DIN对称导轨架装
|
|
|
|
|
|
|
|
|
|
|
壳体材料
|
|
阻燃ABS+PC
|
阻燃ABS+PC
|
|
|
|
|
|
|
|
|
|
|
防尘设计
|
|
有
|
有
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
