TH80 输入端回路供电-直流信号输入安全栅(一入一出) |
直流信号输入隔离式安全栅-同华科技有限公司[WWW.TONHA.COM]
TH80 输入端回路供电-直流信号输入安全栅
(一入一出)
在输入回路中串接了安全隔离24V.DC电源,为工业两线制变送器输入电流环电路供电。山西同华科技为用户提供性能可靠地隔离式安全栅原理,热电阻隔离式安全栅,隔离式安全栅如何选购,隔离式安全栅生产厂家,经济型隔离式安全栅,全隔离式安全栅,功能型隔离式安全栅,操作端隔离式安全栅,请来电咨询:0351-7037750
|
|
代码说明
|
输入
(危险区)
|
代码
|
无代码
|
说明
|
4-20mA
|
|
输出
(安全区)
|
代码
|
1
|
2
|
3
|
4
|
C
|
D
|
说明
|
4-20mA
|
0-20mA
|
0-5V
|
±10mA
|
1-5V
|
0-10V
|
|
技术规格
|
|
电流型
|
电压型
|
|
|
|
|
|
|
|
|
供电电源
|
DC24V±10%
|
DC24V±10%
|
|
|
|
|
|
|
|
|
|
隔离电压
|
≥1500V.DC/分钟
|
≥1500V.DC/分钟
|
|
|
|
|
|
|
|
|
|
精 度
|
≤0.2%FS
|
≤0.2%FS
|
|
|
|
|
|
|
|
|
|
输入阻抗
|
50Ω
|
100MΩ
|
|
|
|
|
|
|
|
|
|
输出最大驱动负载
|
1000Ω
|
≥10KΩ
|
|
|
|
|
|
|
|
|
|
响应时间
|
≤20μS
|
≤20μS
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
≥100MΩ
|
≥100MΩ
|
|
|
|
|
|
|
|
|
|
输出纹波
|
≤20mV/vp_p
|
≤20mV/vp_p
|
|
|
|
|
|
|
|
|
|
回路供电电源
|
24VDC
|
24VDC
|
|
|
|
|
|
|
|
配电电源
|
24VDC
|
24VDC
|
|
|
|
|
|
|
|
工作环境温度
|
-10~50℃
|
-10~50℃
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
≤85RH%
|
≤85RH%
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
-30~60℃
|
-30~60℃
|
|
|
|
|
|
|
|

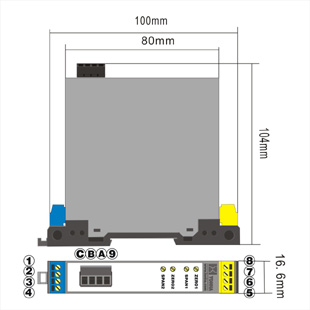

外型尺寸 mm
|
100× 16.6× 104
|
100× 16.6× 104
|
|
|
|
|
|
|
|
安装方式
|
标准DIN对称导轨安装
|
标准DIN对称导轨安装
|
|
|
|
|
|
|
|
防爆等级标志:[Exia]ⅡC。
Um:250VAC/DC
Uo:11VDC
Lo:7mH
Io:60 mA
po:165mW
Co:1.4UF
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
