TH80 输入端回路供电-直流信号输入安全栅（一入二出）
直流信号输入隔离式安全栅-同华科技有限公司[WWW.TONHA.COM]



TH80 输入端回路供电-直流信号输入安全栅
（一入二出）


在输入回路中串接了安全隔离24V.DC电源，为工业两线制变送器输入电流环电路供电。山西同华科技为用户提供性能可靠地隔离式安全栅,直流信号输入安全栅,高品质隔离式安全栅,隔离式安全栅的选用,隔离式安全栅批发,隔离式安全栅品牌,隔离式安全栅,直流信号输入安全栅,高品质隔离式安全栅,隔离式安全栅的选用,隔离式安全栅批发,隔离式安全栅品牌请来电咨询:0351-7037750







型号说明   TH80   输出代码1   输出代码2

代码说明 输入
（危险区） 		代码 无代码
说明 4-20mA
输出1
（安全区） 		代码 1 2 3 4 C D
说明 4-20mA 0-20mA 0-5V ±10mA 1-5V 0-10V
输出2
（安全区） 		代码 1 2 3 4 C D
说明 4-20mA 0-20mA 0-5V ±10mA 1-5V 0-10V

技术规格
电流型 电压型
供电电源 DC24V±10% DC24V±10%
隔离电压 ≥1500V.DC/分钟 ≥1500V.DC/分钟
精  度 ≤0.2%FS ≤0.2%FS
输入阻抗 50Ω 100MΩ
输出最大驱动负载 1000Ω ≥10KΩ
响应时间 ≤20μS ≤20μS
绝缘电阻 ≥100MΩ ≥100MΩ
输出纹波 ≤20mV/vp_p ≤20mV/vp_p
回路供电电源 24VDC 24VDC
工作环境温度 -10~50℃ -10~50℃
工作环境湿度 ≤85RH% ≤85RH%
储存环境温度 -30~60℃ -30~60℃

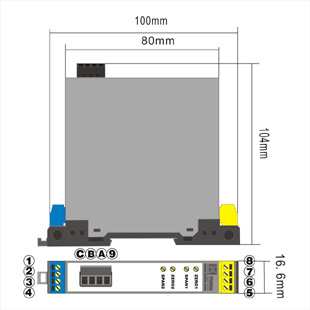

外型尺寸 mm 100× 16.6× 104 100× 16.6× 104
安装方式 标准DIN对称导轨安装 标准DIN对称导轨安装
防爆等级标志：[Exia]ⅡC。
Um：250VAC/DC
Uo：11VDC
Lo：7mH
Io：60 mA
po：165mW
Co：1.4UF


原理接线
TH80输入端回路供电（一入二出）
