| TH83 热电偶信号输入安全栅 （一入一出） |
| 热电偶信号输入安全栅[一入一出]-同华科技有限公司[WWW.TONHA.COM]
TH83 热电偶信号输入安全栅 （一入一出）
|
|
|
代码说明
|
输入
（危险区）
|
代码
|
S
|
K
|
B
|
J
|
N
|
E
|
T
|
R
|
钨-铼
|
|
说明
|
S型热电偶
|
K型热电偶
|
B型热电偶
|
J型热电偶
|
N型热电偶
|
E型热电偶
|
T型热电偶
|
R型热电偶
|
钨-铼热电偶
|
|
|
输出1
（安全区）
|
代码
|
1
|
C
|
D
|
|
说明
|
4-20mA
|
1-5V
|
0-10V
|
|
|
技术规格
|
|
|
S，K，B，J，N，E，T，R，钨-铼 热电偶信号
|
|
|
|
|
|
|
|
|
|
|
供电电源
|
20-36V
|
|
|
|
|
|
|
|
|
|
|
|
隔离电压
|
≥2500V.DC/分钟
|
|
|
|
|
|
|
|
|
|
|
|
精 度
|
≤0.2%FS
|
|
|
|
|
|
|
|
|
|
|
|
输出最大驱动负载
|
1000Ω
|
|
|
|
|
|
|
|
|
|
|
|
响应时间
|
≤30μS
|
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
≥100MΩ
|
|
|
|
|
|
|
|
|
|
|
|
输出纹波
|
≤20mV/vp_p
|
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
-10~50℃
|
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
≤85RH%
|
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
-30~60℃
|
|
|
|
|
|
|
|
|
|

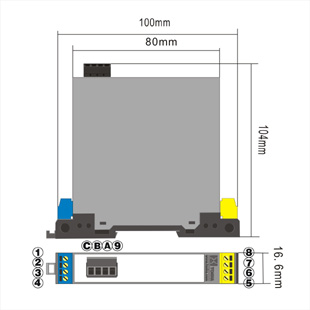

外型尺寸 mm
|
100× 16.6× 75
|
|
|
|
|
|
|
|
|
|
安装方式
|
标准DIN对称导轨安装
|
|
|
|
|
|
|
|
|
|
防爆等级标志：[Exia]ⅡC。
Um：250VAC/DC
Uo：24VDC
Lo：7mH
Io：10 mA
po：0.01W
Co：1.4UF
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
