TH31直流信号隔离分配器
直流信号隔离分配器-同华科技有限公司[WWW.TONHA.COM]

TH31

直流信号隔离分配器

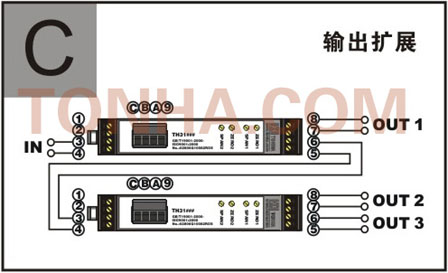

TH31 直流信号隔离分配器是一种可以对输入直流模拟量信号处理后输出两路相互隔离的相同或者不同信号规格的模拟量隔离功能模块。适合两个要求相互隔离的数据采集设备同时使用一个模拟量的场合,或者一路作为采集另一路作为远传,或者一路输出可作为另一个直流信号隔离分配器的输入来扩展出一入三出的信号隔离变换器见(图C)。当然,由于输出信号之间也是相互隔离的,所以接入信号后两设备之间只对接入当前信号而言也具备信号相互隔离的功能。

山西同华科技为用户提供性能可靠地双路信号隔离器,直流信号隔离器,经济型无源信号隔离器,热电阻信号隔离器,热电偶信号隔离器,滑线电阻信号隔离器,智能信号隔离器,信号隔离器的作用,经济型信号隔离器,信号隔离器使用方法信号隔离器生产厂家,高品质信号隔离器,山西哪有卖信号隔离器,山西哪有信号隔离器厂家,请来电咨询:0351-7037750

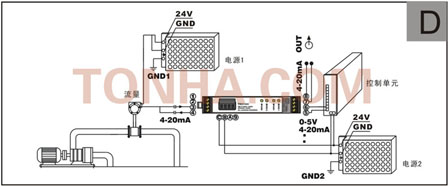

    参考应用:(图D)













型号说明   TH31   输入代码   输出1 代码   输出2 代码

代码说明 输入 代码 1 2 3 4 5 8 9
说明 4~20mA 0~20mA ±10 mA 0~5A 1~5A 0~20 mV 0~75 mV
代码 A C D F H M
说明 0~5V 1~5V 0~10V ±5V 0~200V 0~1000V
输出1 代码 1 2 A C D F
说明 4~20mA 0~20mA 0~5V 1~5V 0~10V ±5V
输出2 代码 1 2 A C D F
说明 4~20mA 0~20mA 0~5V 1~5V 0~10V ±5V


选型如:输入:4-20MA代码为1  输出1:4-20MA代码为1  输出2:4-20MA代码为1 就可选型号为:TH31111

技术规格
0~5A
1~5A
0~200V
0~1000V
4~20mA
0~20mA
±10mA
0~20mV 1~5V
0~75mV 0~10V
0~5V ±5V
供电电源 20-36V 20-36V 20-36V 20-36V
隔离耐压 1500VDC/分钟 1500VDC/分钟 1500VDC/分钟 1500VDC/分钟
绝缘电阻 >100MΩ >100MΩ >100MΩ >100MΩ
精 度 0.2% 0.2% 0.2% 0.2%
输入阻抗 0.02Ω 1MΩ 50Ω 100K
最大驱动负载能力 电压输出 5mA
电流输出 600Ω
电压输出 5mA
电流输出 600Ω
电压输出 5mA
电流输出 600Ω
电压输出 5mA
电流输出 600Ω

响应时间 200μS 200μS ≤200μS 200μS
输出纹波 ≤20mV/ Vp_p ≤20mV/ Vp_p ≤20mV/ Vp_p ≤20mV/ Vp_p
工作环境温度 -10~50℃ -10~50℃ -10~50℃ -10~50℃
工作环境湿度 ≤85RH% ≤85RH% ≤85RH% ≤85RH%
储存环境温度 -30~60℃ -30~60℃ -30~60℃ -30~60℃
消耗电流(典型值) 16mA+输出电流 16mA+输出电流 16mA+输出电流 16mA+输出电流
外形尺寸 100×16.6×75 100×16.6×75 100×16.6×65 100×16.6×65
端子接线线径 0.2~1.5mm2 0.2~1.5mm2 0.2~1.5mm2 0.2~1.5mm2
安装方式 标准DIN对称导轨架装 标准DIN对称导轨架装 标准DIN对称导轨架装 标准DIN对称导轨架装
壳体材料 阻燃ABS+PC 阻燃ABS+PC 阻燃ABS+PC 阻燃ABS+PC
防尘设计

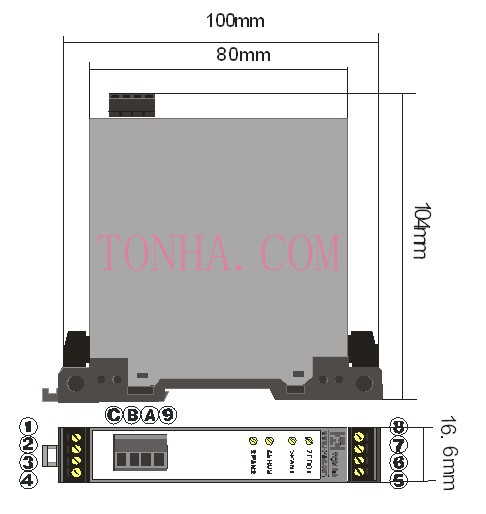

产品尺寸图如下:

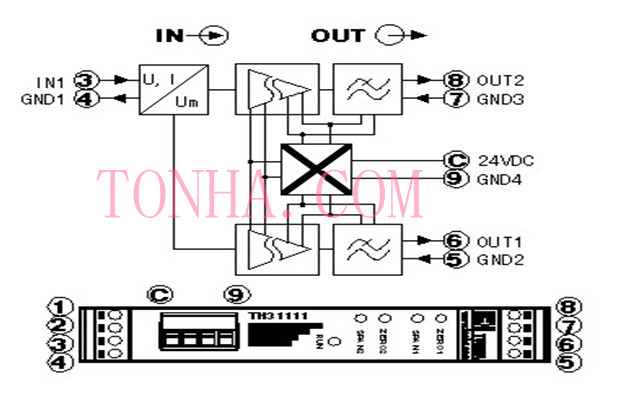

原理接线
TH31(图一) TH31(图二) TH31(图三)





下一篇: TH32双路直流信号隔离变换器
上一篇: TH30直流信号隔离变换器/变送器
