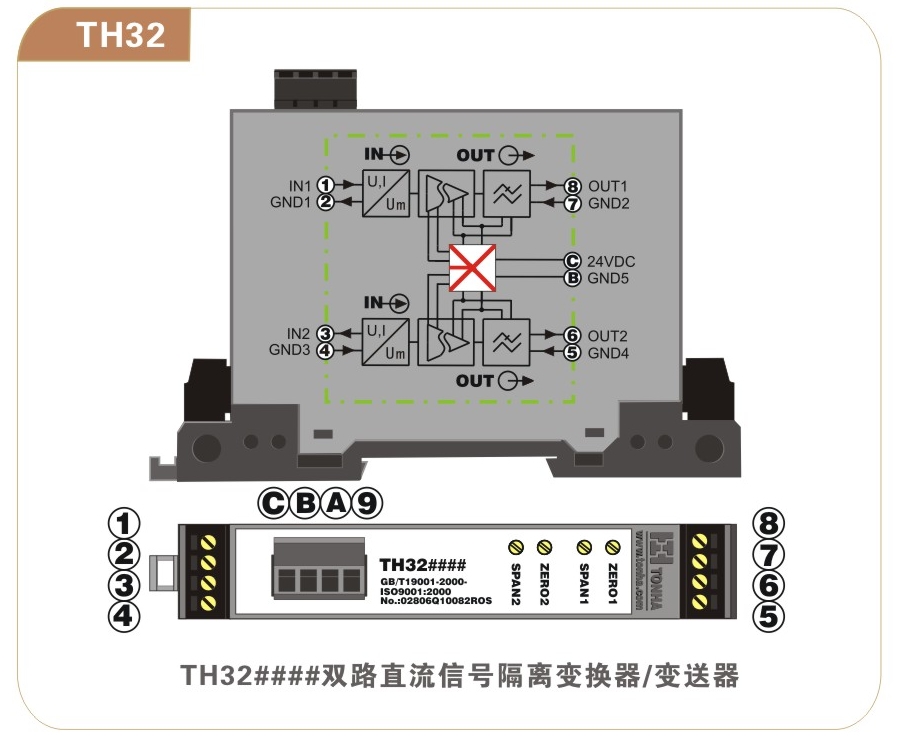

双路直流信号隔离变换器集成了两路单独的直流信号隔离变换器/变送器，可以替代两个 TH 30(精度0.2％,小电流小电压输入)直流信号隔离变换器，每一路计算厚度只有8.3mm,适合于高安装密度要求的场合。
|
|
|
|

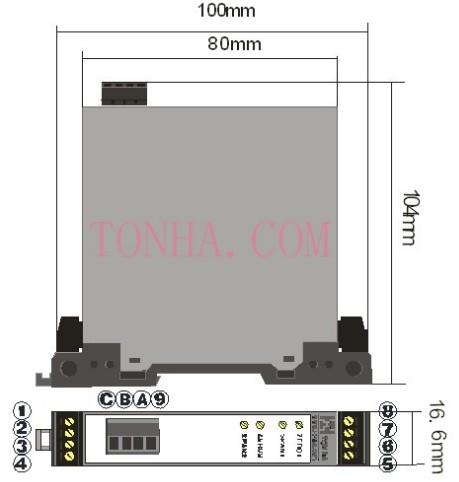

尺寸图：
|
|
|
|
|
型号说明
|
|
TH32
|
|
输入1 代码
|
|
输入2 代码
|
|
输出1 代码
|
|
输出1 代码
|
|
代码说明
|
输入1
|
代码
|
1
|
2
|
3
|
A
|
C
|
D
|
F
|
|
说明
|
4~20mA
|
0~20mA
|
±10mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
|
输入2
|
代码
|
1
|
2
|
3
|
A
|
C
|
D
|
F
|
|
说明
|
4~20mA
|
0~20mA
|
±10mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
|
输出1
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
|
|
输出2
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
|
技术规格
|
|
|
|
|
|
|
输出类型
|
|
电压输出型
|
|
电流输出型
|
|
|
|
|
|
|
|
|
|
供电电源
|
|
20-36V
|
20-36V
|
|
|
|
|
|
|
|
|
|
|
隔离耐压
|
|
1500VDC/分钟
|
1500VDC/分钟
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
|
＞100MΩ
|
＞100MΩ
|
|
|
|
|
|
|
|
|
|
|
精 度
|
|
0.2％
|
0.2％
|
|
|
|
|
|
|
|
|
|
|
最大驱动负载能力
|
|
5mA
|
500Ω
|
|
|
|
|
|
|
|
|
|
|
响应时间
|
|
200μS
|
200μS
|
|
|
|
|
|
|
|
|
|
|
输出纹波
|
|
≤20mV/ Vp_p
|
≤20mV/ Vp_p
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
|
－10~50℃
|
－10~50℃
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
|
≤85RH％
|
≤85RH％
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
|
－30~60℃
|
－30~60℃
|
|
|
|
|
|
|
|
|
|
|
消耗电流(典型值)
|
|
32mA+输出电流
|
32mA+输出电流
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
100×16.6×75
|
100×16.6×75
|
|
|
|
|
|
|
|
|
|
|
端子接线线径
|
|
0.2~1.5mm2
|
0.2~1.5mm2
|
|
|
|
|
|
|
|
|
|
|
安装方式
|
|
标准DIN对称导轨架装
|
标准DIN对称导轨架装
|
|
|
|
|
|
|
|
|
|
|
壳体材料
|
|
阻燃ABS+PC
|
阻燃ABS+PC
|
|
|
|
|
|
|
|
|
|
|
防尘设计
|
|
有
|
有
|
|
|
|
|
|
|
|
|
