TH36 两线制变送器信号隔离配电分配器
两线制变送器信号隔离配电分配器-同华科技有限公司[WWW.TONHA.COM]




TH36 两线制

变送器信号隔离配电分配器



TH36 两线制变送器信号隔离配电分配器是专门针对两线制变送器馈电,输入回路内部串接了DC24V电源为输入电流环供电,输入阻抗为50欧姆。它将两线制变送器信号隔离变换处理,输出两路相互隔离的相同或者不同的标准模拟量信号,为两相互隔离的个采集设备同时使用一个两线制变送器的信号提供了简单实用的解决方案。

山西同华科技为用户提供性能可靠地信号隔离配电器,供应信号隔离配电器,直流信号隔离配电器,两线制信号隔离配电器,两线制信号隔离配电分配器,信号隔离配电器厂家,信号隔离配电器厂家直销,信号隔离配电器采购,信号隔离电器批发,信号隔离配电器品牌,高性能信号隔离配电器,信号隔离配电器价格,多功能信号隔离配电器,山西信号隔离配电器,请来电咨询:0351-7037750



型号说明   TH36   输出1 代码   输出2 代码

代码说明
输出1 代码 1 2 A C D F
说明 4~20mA 0~20mA 0~5V 1~5V 0~10V ±5V
输出2 代码 1 2 A C D F
说明 4~20mA 0~20mA 0~5V 1~5V 0~10V ±5V


技术规格
输出类型 电压输出型 电流输出型
供电电源 DC24V±10% DC24V±10%
输入信号 4~20mA 4~20mA
隔离耐压 1500VDC/分钟 1500VDC/分钟
绝缘电阻 >100MΩ >100MΩ
精 度 0.2% 0.2%
配电电源电压 DC24V±3% DC24V±3%
输入阻抗 50Ω 50Ω
最大驱动负载能力 5mA 500Ω
响应时间 200μS 200μS
输出纹波 ≤20mV/ Vp_p ≤20mV/ Vp_p
工作环境温度 -10~50℃ -10~50℃
工作环境湿度 ≤85RH% ≤85RH%
储存环境温度 -30~60℃ -30~60℃
消耗电流(典型值) 25mA+输出信号电流+输入信号电流×1.5 25mA+输出信号电流+输入信号电流×1.5

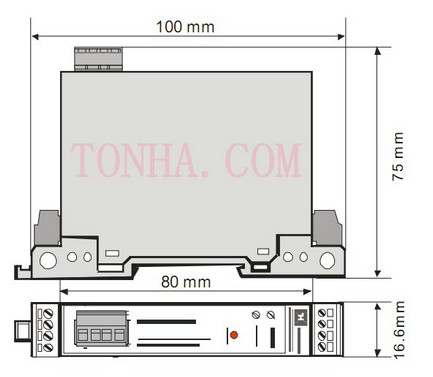

外形尺寸 100×16.6×75 100×16.6×75
端子接线线径 0.2~1.5mm2 0.2~1.5mm2
安装方式 标准DIN对称导轨架装 标准DIN对称导轨架装
壳体材料 阻燃ABS+PC 阻燃ABS+PC
防尘设计

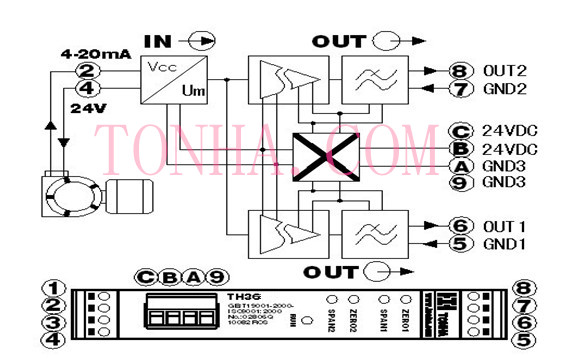

原理接线
TH36
