TH35 两线制变送器信号隔离配电器
两线制变送器信号隔离配电器-同华科技有限公司[WWW.TONHA.COM]


TH35

两线制变送器信号隔离配电器



TH35 两线制变送器信号隔离配电器是专门为工业两线制变送器提供馈电电源的信号隔离变换器,在配电器的输入回路里内部串接了一个DC24V电源为输入电流环电路供电,输入阻抗为50欧姆。

山西同华科技为用户提供性能可靠地信号隔离变送器,信号分配器,隔离配电器,直流信号隔离分配器,交流电信号隔离分配器,直流信号隔离变送器,双路信号隔离变换器,交流电信号隔离变送器,交流电信号隔离分配器,穿芯式交流电信号隔离变换器,交流电压信号隔离变送器,交流电压信号隔离分配器,滑线电阻信号隔离变送器,请来电咨询:0351-7037750



型号说明   TH35   输入代码 - 精度代码

代码说明 输入 代码 1 2 3 A C D F
说明 4~20mA 0~20mA ±10mA 0~5V 1~5V 0~10V ±5V
精度 代码 U V * *:在型号中可不标明
说明 0.1% 0.2%

技术规格
输出类型 电压输出型 电流输出型
供电电源 DC24V±10% DC24V±10%
输入信号 4~20mA 4~20mA
隔离耐压 1500VDC/分钟 1500VDC/分钟
绝缘电阻 >100MΩ >100MΩ
精 度 0.1%,0.2% 0.1%,0.2%
配电电源电压 DC24V±3% DC24V±3%
输入阻抗 50Ω 50Ω
最大驱动负载能力 5mA 500Ω
响应时间 200μS 200μS
输出纹波 ≤20mV/ Vp_p ≤20mV/ Vp_p
工作环境温度 -10~50℃ -10~50℃
工作环境湿度 ≤85RH% ≤85RH%
储存环境温度 -30~60℃ -30~60℃
消耗电流(典型值) 16mA+输出信号电流+输入信号电流×1.5 16mA+输出信号电流+输入信号电流×1.5

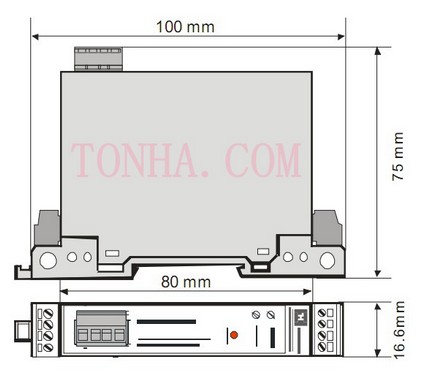

外形尺寸 100×16.6×65 100×16.6×65
端子接线线径 0.2~1.5mm2 0.2~1.5mm2
安装方式 标准DIN对称导轨架装 标准DIN对称导轨架装
壳体材料 阻燃ABS+PC 阻燃ABS+PC
防尘设计




原理接线
TH35
